Wissen · Umrechnung
AWG in mm² umrechnen.

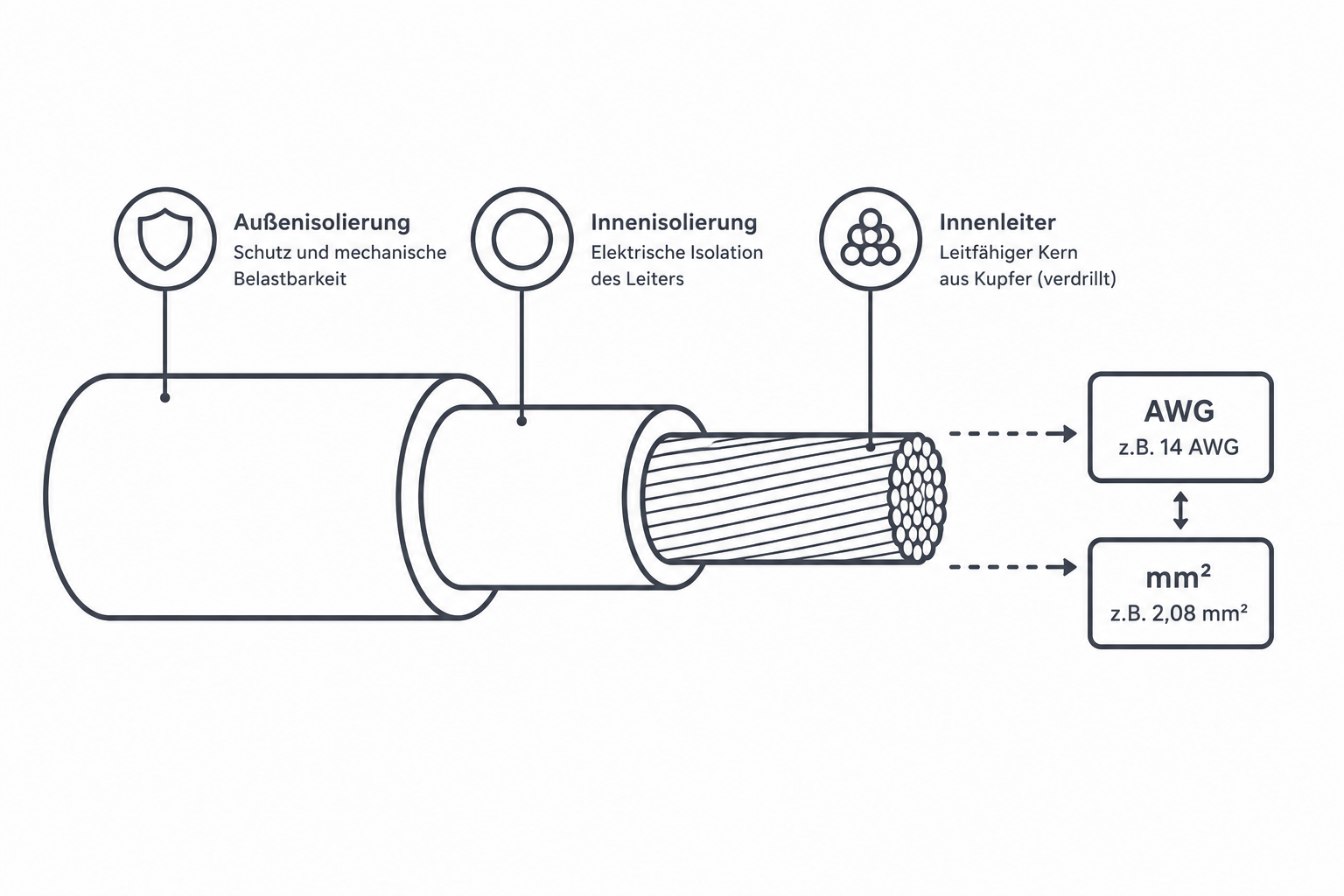

AWG (American Wire Gauge) ist ein in Nordamerika standardisiertes Maß für den Leiterdurchmesser beziehungsweise Leiterquerschnitt elektrischer Leitungen und Litzen. In Europa werden Querschnitte in mm² angegeben. Bei internationalen Projekten, Zeichnungen und Datenblättern ist deshalb häufig eine Umrechnung nötig.
Rechner
AWG ⇄ mm².
Berechnet nach der AWG-Definition: d = 0,127 mm · 92(36 − n)/39, Querschnitt A = π/4 · d². Als Normquerschnitt gilt der nächstgrößere metrische Querschnitt.
- Querschnitt
- 0,518 mm²
- Leiterdurchmesser
- 0,812 mm
- Normquerschnitt
- 0,75 mm²
- Leiter der AWG-Größe
- Nächstgrößerer Normquerschnitt
- Balken: Maßstab
Tabelle
AWG-Umrechnungstabelle.
Die gebräuchlichsten AWG-Größen mit ihren metrischen Äquivalenten in mm², mit Praxisbeispielen für die Zuordnung zu typischen Leitungsquerschnitten.
| AWG | Querschnitt in mm² | Metrisches Äquivalent in mm² | Umrechnung / Vergleich |
|---|---|---|---|
| 1 | 42,40 | 50 | AWG 1 → 50 mm² |
| 2 | 33,62 | 35 | AWG 2 → 35 mm² |
| 3 | 26,67 | ||
| 4 | 21,15 | 25 | AWG 4 → 25 mm² |
| 5 | 16,75 | ||
| 6 | 13,30 | 16 | AWG 6 → 16 mm² |
| 7 | 10,55 | ||
| 8 | 8,37 | 10 | AWG 8 → 10 mm² |
| 9 | 6,63 | ||
| 10 | 5,26 | 6 | AWG 10 → 6 mm² |
| 11 | 4,17 | ||
| 12 | 3,31 | 4 | AWG 12 → 4 mm² |
| 13 | 2,62 | ||
| 14 | 2,08 | 2,5 | AWG 14 → 2,5 mm² |
| 15 | 1,65 | ||
| 16 | 1,31 | 1,5 | AWG 16 → 1,5 mm² |
| 17 | 1,038 | ||
| 18 | 0,823 | 1 | AWG 18 → 1,0 mm² |
| 19 | 0,653 | 0,75 | |
| 20 | 0,518 | 0,75 | AWG 20 → 0,75 mm² |
| 21 | 0,410 | 0,5 | |
| 22 | 0,326 | 0,34 | AWG 22 → 0,34 mm² |
| 23 | 0,258 | ||
| 24 | 0,205 | 0,25 | AWG 24 → 0,25 mm² |
| 25 | 0,162 | ||
| 26 | 0,129 | 0,14 | AWG 26 → 0,14 mm² |
| 27 | 0,102 | ||
| 28 | 0,0810 | 0,09 | AWG 28 → 0,09 mm² |
| 29 | 0,0642 | ||
| 30 | 0,0510 | ||
| 31 | 0,0404 | ||
| 32 | 0,0320 |
Tabellenwerte von powertune.de. Die Strombelastbarkeit einer Leitung hängt neben dem Querschnitt von Verlegeart, Umgebungstemperatur, Häufung und Isolationswerkstoff ab. Die Umrechnung ersetzt keine Auslegung.
Hintergrund
Warum AWG rückwärts zählt.
Eine Besonderheit des AWG-Systems: Die Nummerierung verläuft umgekehrt zur Leitergröße. Je kleiner die AWG-Zahl, desto größer sind Leiterdurchmesser, Leiterquerschnitt und Strombelastbarkeit: Eine Leitung mit AWG 10 hat einen deutlich größeren Querschnitt als eine Leitung mit AWG 20.
Das AWG-System wird insbesondere bei Einzeladern, Anschlussleitungen, Kabeln und konfektionierten Kabelsätzen verwendet. Gebraucht wird die Umrechnung vor allem in Kabelkonfektion, Schaltschrankbau, Maschinenbau, Automatisierungstechnik, Elektrotechnik und in der internationalen Gerätefertigung.
Die Zahlenfolge stammt aus dem Drahtziehen: Die AWG-Zahl entspricht grob der Zahl der Ziehschritte. Sechs AWG-Stufen halbieren den Durchmesser, drei Stufen halbieren ungefähr den Querschnitt.
